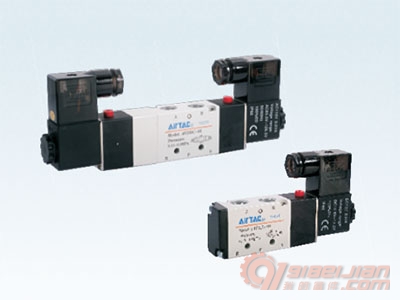

Airtac電磁閥4V210-08

這是一個5通道4通方向控制閥，用于移動氣缸或執行器。供給壓力必須通過3個端口提供給閥側的中央端口。相對側上的出口端口連接到氣缸或致動器的每一側。壓力將氣缸保持在一個位置，而氣缸的另一側則耗盡。當電壓施加到閥門的電磁線圈末端時，閥芯將移動，導致空氣流向氣缸的另一側，同時排出受壓的一側。

這導致氣缸移位(或延伸)。當電壓被移除時，帶有空氣輔助的彈簧將使閥芯返回，從而使氣缸返回到“靜止”位置。消音器可能被添加到排氣口，以消除排氣。排氣口可以使用可調式排氣節流閥來控制氣缸的轉速。如果使用流量控制器，則應始終將其放在氣缸和出口之間的管路中，并在氣缸排出時控制氣流。Fastek美國型號N4V-210-08是與NPT螺紋相同的閥門。

Airtac過濾器AFR-2000功能：

Media- Air (Minimum 40 micron filtration)

No of positions and Ports- 2 Position, 5 Ports

Flow- Cv=.78, Equivalent Orifice Area= 14 mm2, (36.6 cubic feet per minute at 80 PSI)

Port Size- IN OUT = 1/4 BSP, Exhaust= 1/8" BSP

Voltage range- plus or minus 10%

Pressure Range- 24PSI min to 100 PSI Maximum

Wire Insulation- Class F

Weight= .48 lbs
